HS211X全極性高靈敏度低功耗高速磁開關

HS211X是一款集成了隧道磁阻（TMR）傳感器和 CMOS 技術，為高靈敏度、高速、低功耗、高精度應用而開發的全極磁開關。采用高精度推挽式半橋 TMR 磁傳感器和 CMOS 集成電路，包括 TMR 電壓發生器、比較器、施密特觸發器和 CMOS 輸出電路，能將變化的磁場信號轉化為數字電壓信號輸出。通過內部電壓穩壓器來提供溫度補償電源，并允許寬的工作電壓范圍。以低電壓工作、1 微安級的供電電流、極高響應頻率、寬的工作溫度范圍、優越的抗外磁干擾特性成為眾多低功耗、高性能應用的理想選擇。

封裝形式：SOT23-3 和 TO-92S

產品描述
燃?xì)獗碇械膽?yīng)用
智能水表中的應用
智能電表中的應用

HS211X是一款集成了隧道磁阻（TMR）傳感器和 CMOS 技術，為高靈敏度、高速、低功耗、高精度應用而開發的全極磁開關。

產品特點

1.隧道磁電阻 (TMR) 技術
2. 1.5 微安超低功耗
3.高頻率響應可達 1kHz
4.全極磁開關
5.高靈敏度，低開關點
6.寬工作電壓范圍
7.卓越的溫度穩定性
8.優越的抗外磁場性能

主要應用

1.流量計，包括水表、氣表和熱量表

2.接近開關

3.速度檢測

4.線性及旋轉位置檢測

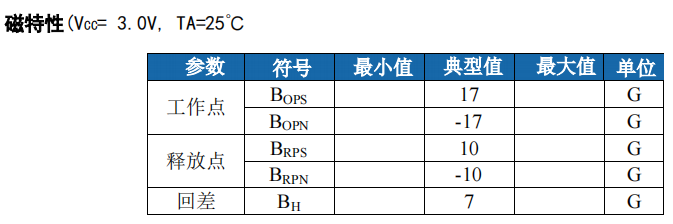

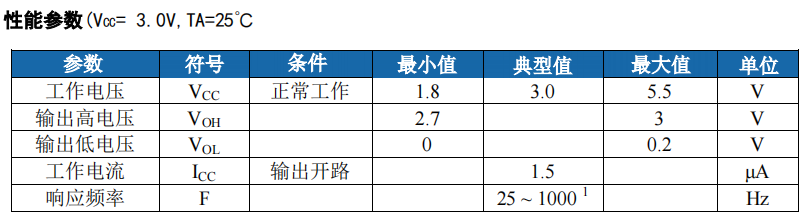

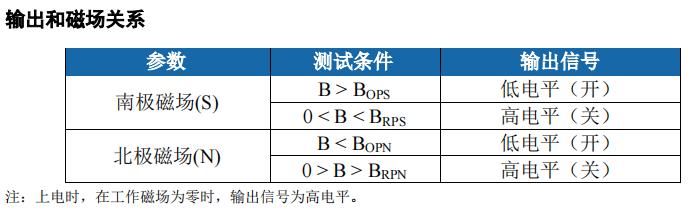

產品參數

技術文檔

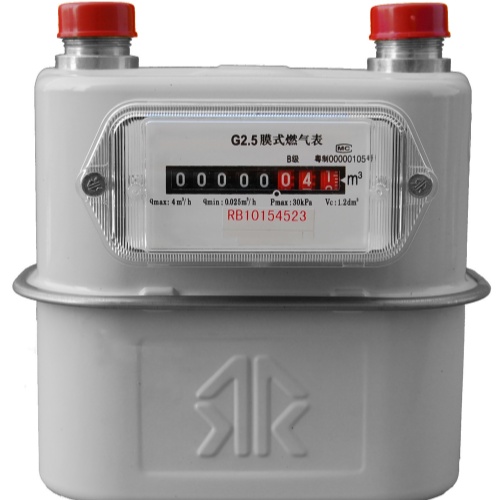

霍爾開關在燃?xì)獗碇械膽?yīng)用原理

霍爾開關在燃?xì)獗淼淖兯倨鼾X輪中起到檢測磁場的作用。每當齒輪轉動時，當磁塊轉動經過霍爾開關時，霍爾開關所處環境的磁場就會改變。由于霍爾效應，霍爾傳感器將產生相應大小的霍爾電勢。通過測量由脈沖計數器產生的霍爾電位的脈沖數，可以獲得齒輪的轉數，并且可以通過齒輪速度和氣體之間的關系獲得使用的氣體流量。

推薦型號: HS211X全極性高靈敏度低功耗霍爾開關

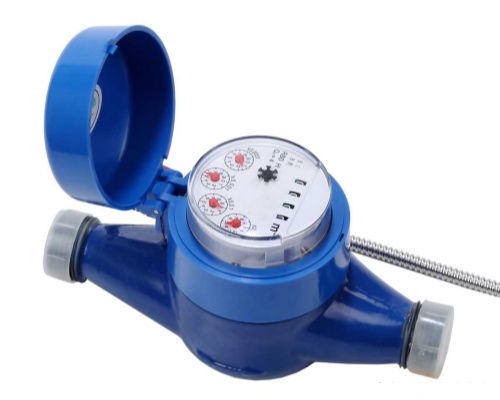

霍爾元件在智能水表中的應用原理

霍爾傳感器在水表中的工作原理是把磁信號轉換成電信號，利用磁感應原理在機械水表指針上安裝一磁鋼，將霍爾元件傳感器固定在適當位置，指針轉動帶動磁鋼轉動。當磁鋼靠近或離開霍爾元件時，傳感器就可感應到信號，把指針的轉動數變成脈沖數，并把脈沖整形后傳送給信號采集器，由脈沖個數得出用水量的多少。

推薦型號: HS211X/TMR1302/HS4913/HS4915無極性低功耗高靈敏度霍爾芯片

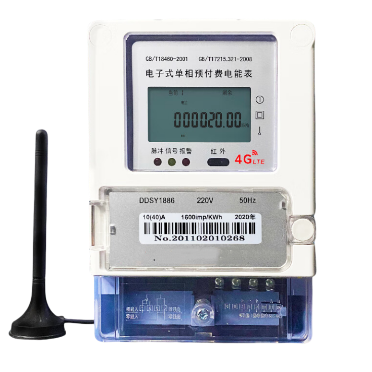

智能電表的霍爾開關應用原理

霍爾元件在電表中主要起到電量計量的作用，當電表通電時，電流線圈和電壓線圈霍爾產生磁場，在鋁盤上形成轉動力矩，通過傳動齒輪帶動計時器進行計數，電流電壓越大，轉矩越大，計數越快，用電就越多，以此來計量使用的電度數。

推薦型號: HS473/HS475全極性高靈敏度高性能霍爾開關
