HS6201全極高壓高靈敏度霍爾開關

HS6201是一顆微功耗、高靈敏度全極性、并具有閂鎖輸出的霍爾開關傳感裝置，可直接取代傳統的磁簧開關。特別適用于使用電池電源的便攜式電子產品，如行動電話、無繩電話、筆記型電腦、PDA等

HS6201具有磁場辨別全極性，亦即只要磁場北極或南極靠近即可啟動，磁場撤消后，輸出便關閉。與其他一般霍爾傳感裝置不同的是并不要特定南極或北極才可以動作，減少了組裝時辨別磁極的困擾。產品采用了動態失調消除技術，該技術能夠消除由封裝應力，熱應力，以及溫度梯度所造成的失調電壓，提高器件的一致性。

HS6201內部電路包含了霍爾薄片、電壓穩壓模塊、信號放大處理模塊、動態失調消除模塊、鎖存模塊以及CMOS輸出級。由于使用先進的Bi-CMOS 工藝，整體優化了的線路結構，使得產品獲得極低的輸入誤差反饋。同時該產品采用及其小型化的封裝工藝，使得產品更具極高的性能和市場優勢。

HS6201提供TSOT23-3和TO-92S兩種封裝，工作溫度范圍為-40~150℃.

產品描述

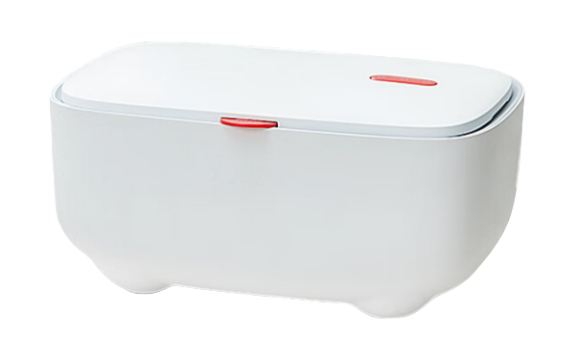

消毒盒中的應用

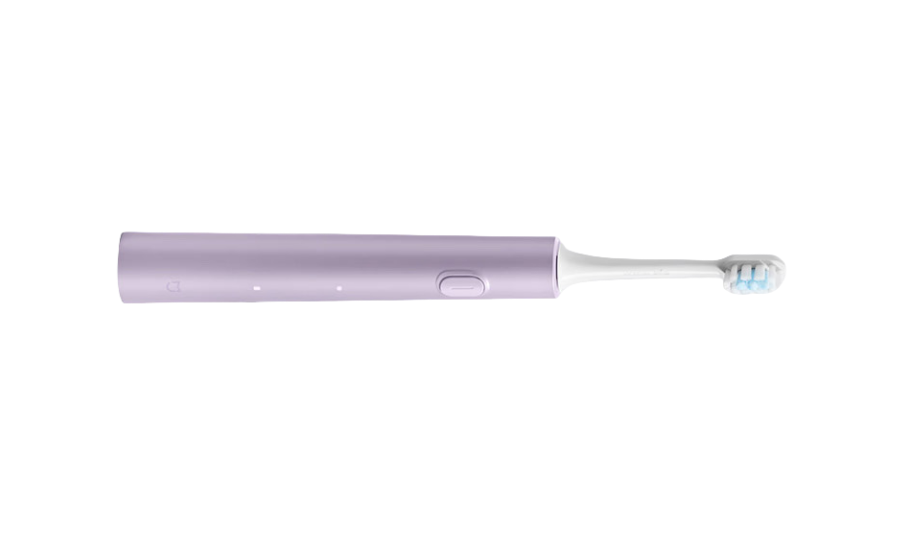

電動牙刷中的應用

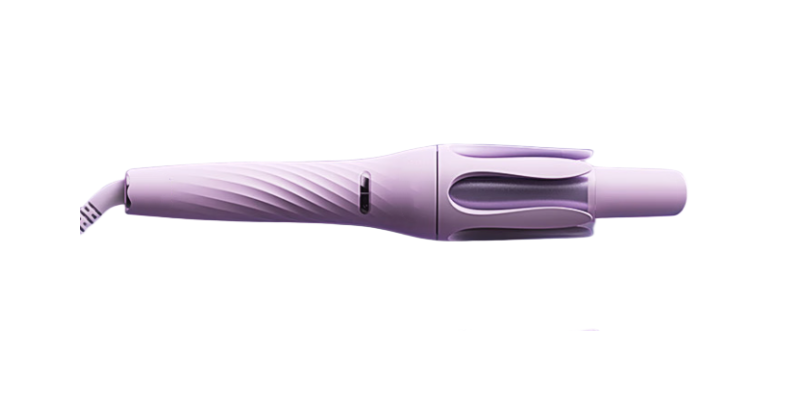

卷發器中的應用

HS6201具有磁場辨別全極性，亦即只要磁場北極或南極靠近即可啟動，磁場撤消后，輸出便關閉。

產品特點

1.工作范圍寬, 2~5V
2.微功耗
3.反應速度快，工作頻率為45Hz
4.全極性輸出，對南極和北極磁場均可響應
4.良好的溫度穩定性
5.開關點漂移低
6.ESD（HBM）6000V
7.TSOT23-3小尺寸封裝

主要應用

1.儀器儀表

2.PDA

3.筆記本電腦

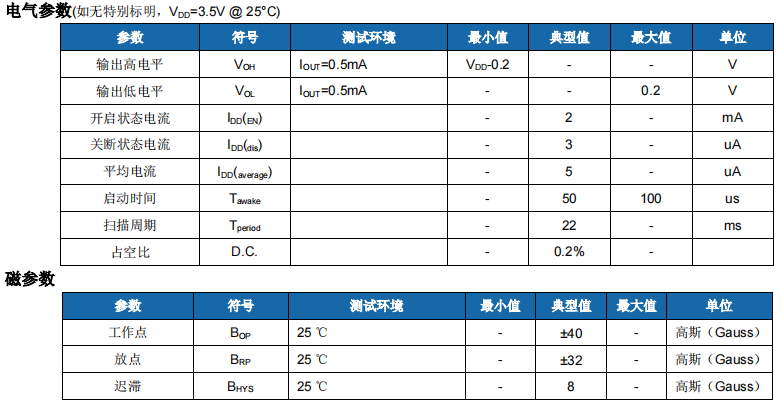

產品參數

技術文檔

霍爾開關在消毒盒中的應用原理

霍爾開關在消毒盒中起感應控制功能。例如, 消毒盒可以感知物品的放置狀態。當物品放入消毒盒時，霍爾開關會感知到磁場的變化，并觸發相應的消毒程序。這種智能感應使得消毒盒能夠根據需要自動啟動消毒過程，提高衛生保護水平。

推薦型號: HS6201/HS6207 全極高壓高靈敏度霍爾開關

霍爾元件在電動牙刷中的應用原理

在電動牙刷中，霍爾開關的主要作用是檢測刷頭的運動狀態。它通過感應磁場的變化，將刷頭的運動信號轉化為電信號，傳遞給電動牙刷的控制系統?？刂葡到y(tǒng)根據霍爾開關傳遞的信號，控制電動機的轉速和方向，以確保刷頭能夠以正確的頻率和力度清潔牙齒。

推薦型號: HS288/HS261雙極鎖存霍爾開關

卷發器中的霍爾開關應用原理

霍爾開關在卷發器中主要起溫度控制功能。通過感知卷發器表面溫度的變化，霍爾開關可以實時調整加熱元件的功率，以維持設定的溫度范圍。這樣的應用使得卷發器能夠自動控制溫度，避免過熱導致的損傷，保護用戶的發質和頭皮健康。

推薦型號: HS251/HS271全極微功耗霍爾開關
