HS621全極低功耗霍爾元件

HS621是一款基于混合信號 CMOS 技術的全極型霍爾效應傳感器，這款 IC 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。

在電路設計上，HS621提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；同樣通過這個機制，芯片被周期性地“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。如果磁通密度高于“工作點”閾值或者低于“釋放點”閾值，則開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在其先前的狀態下。在電池供電應用中，這種設計對于延長工作壽命提供了最好的支持。

HS621的輸出晶體管在面向封裝標示的一面存在一定強南極或北極磁場時會被鎖定在開 (BOP)狀態，而在無磁場時鎖定在關(BRP)。

產品描述
加濕器中的應用
消毒盒中的應用
發光耳勺中的應用

產品特點

1.微功耗電池供電應用
2.全極性的輸出開關
3.工作電壓可低至2V
4.高靈敏度直接簧片開關的替代應用
5.CMOS輸出

主要應用
1.固態開關

2.無繩手機提醒開關

3.翻蓋式手機屏保開關

4.低占空比替代簧片管的磁傳感開關

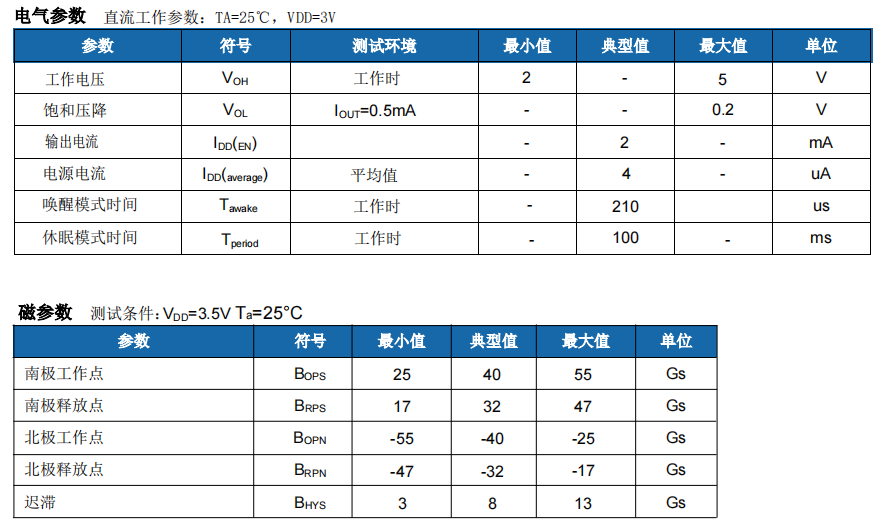

產品參數

技術文檔

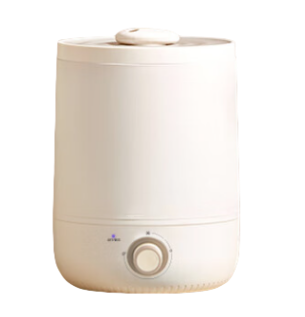

霍爾開關在加濕器中的應用原理

霍爾元件在加濕器中水位感應的應用原理：當水位下降到一定程度時，霍爾元件感知到水位的變化。這一信息被傳輸?shù)较到y(tǒng)中，系統通過對數據的分析，控制加濕器的水泵，確保水箱及時補水，維持加濕器的正常運行。

推薦型號: HS248/HS251全極高靈敏度霍爾開關

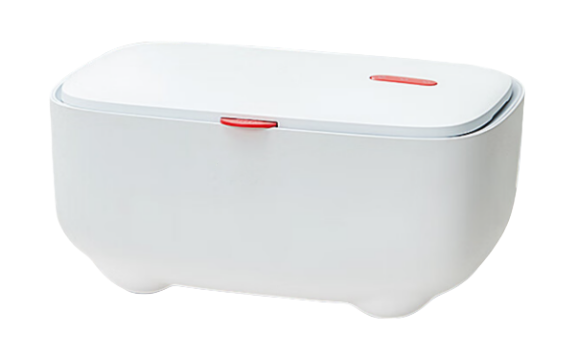

霍爾開關在消毒盒中的應用原理

霍爾元件在消毒盒中的應用原理：霍爾爾開關在消毒盒中的感應控制功能。消毒盒可以感知物品的放置狀態。當物品放入消毒盒時，霍爾開關會感知到磁場的變化，并觸發相應的消毒程序。

推薦型號: HS6201/HS621全極性低功耗霍爾開關

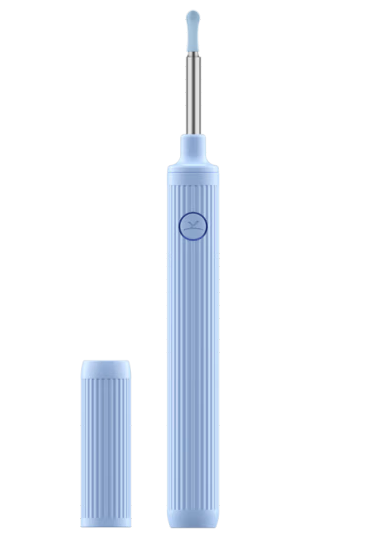

發光耳勺中的霍爾開關應用原理

霍爾元件在發光耳勺中的應用原理：新型智能發光掏耳勺原理是在掏耳勺柄內裝有微型電池,并通過電源線串聯有LED燈及霍爾開關,霍爾開關主要控制LED等的開/關,光束直接照入耳孔內,可以更方便掏耳垢,其結構簡單,使用安全方便。

推薦型號: HS627/HS6207全極微功耗霍爾開關

標簽: 全極性低功耗霍爾開關 無極性霍爾元件原廠供應
