HS543高靈敏度單極霍爾開關SOT-89

HS543是基于雙極半導體(Bipolar)工藝設計和生產的霍爾效應傳感器開關電路。器件內部集成了霍爾效應片、電壓調節器、反向電壓保護器、信號放大處理電路、施密特觸發器和一個特觸發器和一個開集電極輸出驅動三極管。

HS543內部補償特性使其靈敏度隨溫度升高略有升高略有升高，特別適合與常用的低成本磁鋼匹配。增強的輸出驅動電路可以驅動更大的電流，降低器件內部功耗。

HS543可以耐受60V高壓沖擊。以上特性大大提高了器件的可靠型，非常適合在汽車、工業電器和家電等產品中用作固態電子開關。

HS543為貼片SOT-89封裝。DH43F是相同電路的TO-92S直插封裝，兩種封裝都符合RoSH環保標準。
當S極接近器件標記面，且當施加到霍爾效應片的磁感應強度B超過工作點（BOP）時（即B>BOP>0），輸出導通, 輸出變低。當磁感應強度減弱低于釋放點(BRP（即0 N極磁場接近器件標記面不能觸發芯片工作，N極磁場可從標記面的反面接近器件觸發器件導通。

產品描述
舞臺燈光中的應用
跑步機中的應用
卷發器中的應用

HS543可以耐受60V高壓沖擊。以上特性大大提高了器件的可靠型，非常適合在汽車、工業電器和家電等產品中用作固態電子開關。

HS543為貼片SOT-89封裝。DH43F是相同電路的TO-92S直插封裝，兩種封裝都符合RoSH環保標準。

當S極接近器件標記面，且當施加到霍爾效應片的磁感應強度B超過工作點（BOP）時（即B>BOP>0），輸出導通, 輸出變低。當磁感應強度減弱低于釋放點(BRP（即0 N極磁場接近器件標記面不能觸發芯片工作，N極磁場可從標記面的反面接近器件觸發器件導通。

產品特點

1.小尺寸封裝
2.靈敏度高，響應快速
3.內帶反向電源電壓保護
4.50mA輸出驅動
5.耐60V高壓沖擊
6.靈敏度溫度補償
7.工作溫度范圍：-40℃到150℃

主要應用

1.直流無刷電機(空調電機、洗衣機電機等)
2.無觸點開關
3.位置傳感器

產品參數

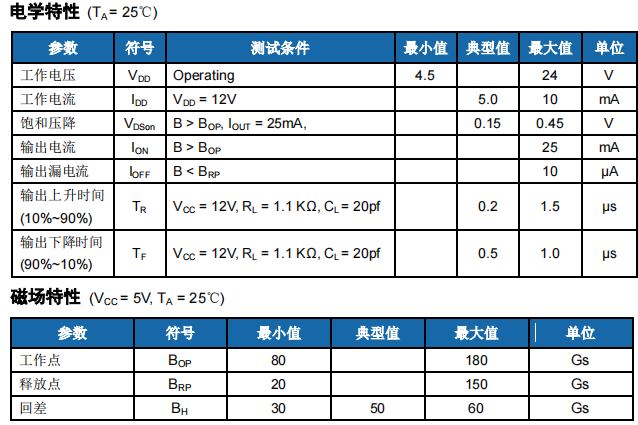

技術文檔

霍爾開關在舞臺燈光中的應用原理

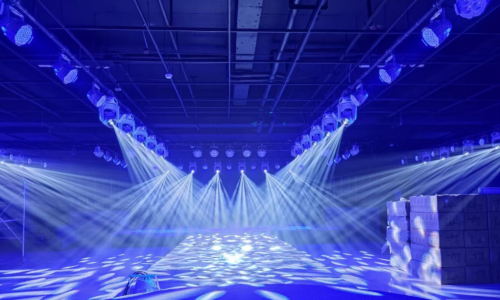

霍爾開關在舞臺燈光中位置檢測的應用：在某些表演中，舞臺上的燈光需要根據演員或舞者的位置進行調整。單極霍爾開關可以用于檢測演員的位置，從而自動調整燈光的角度和亮度。

推薦型號: HS3144E/HS543單極性霍爾磁控開關

霍爾開關在跑步機中的應用原理

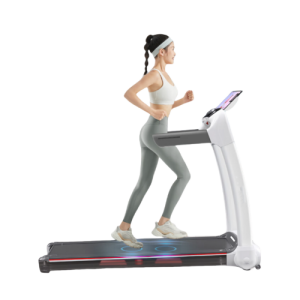

霍爾開關在跑步機中的應用：霍爾開關被用于檢測和監測跑步機的轉速和運動狀態。通常，霍爾開關安裝在跑步機的主軸或者傳動系統中。當跑步機運動時，主軸或者傳動系統的旋轉會導致磁場的變化，而霍爾開關能夠感知到這些磁場變化，并將其轉換為相應的電信號。通過分析這些信號，跑步機可以實時監測跑步速度、運動距離和其他相關數據。

推薦型號: HS258/HS264單極性高靈敏度霍爾效應開關

霍爾開關在卷發器中的應用原理

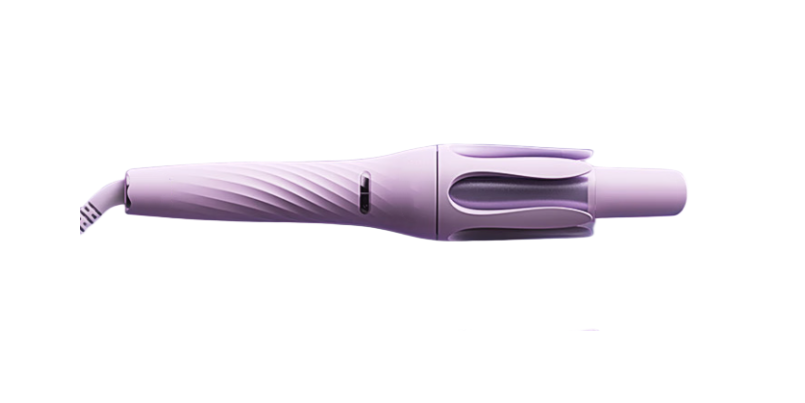

霍爾開關在卷發器中主要起溫度控制功能。通過感知卷發器表面溫度的變化，霍爾開關可以實時調整加熱元件的功率，以維持設定的溫度范圍。這樣的應用使得卷發器能夠自動控制溫度，避免過熱導致的損傷，保護用戶的發質和頭皮健康。

推薦型號: HS210/HS220單極性霍爾磁性開關元件
